Wytrzymałość betonu na ściskanie Jak ją mierzyć i jakie czynniki ją wpływają

• Wytrzymałość betonu na ściskanie to kluczowy parametr określający nośność i trwałość konstrukcji betonowych.
• Pomiar wytrzymałości na ściskanie odbywa się przede wszystkim poprzez próby ściskania betonowych próbek zgodnie z normami PN-EN i Eurokod.
• Klasy wytrzymałości betonu określają jego zastosowanie i minimalne wartości wytrzymałości deklarowane przy produkcji.
• Czynniki takie jak skład mieszanki, wiek betonu, warunki utwardzania i domieszki znacząco wpływają na ostateczną wytrzymałość betonu.
• Nowoczesne technologie, w tym beton wysokowytrzymały oraz dodatki mineralne, umożliwiają uzyskanie lepszych parametrów mechanicznych.
• Poprawne badania i interpretacja wyników są niezbędne, by uniknąć błędów konstrukcyjnych i optymalizować procesy produkcji oraz wykonawstwa.
• Praktyczne wskazówki pomagają poprawić jakość betonu także w warunkach polowych i eksploatacyjnych.

Wytrzymałość betonu na ściskanie jest jednym z najczęściej analizowanych parametrów w budownictwie. Od niej zależy bezpieczeństwo konstrukcji i ich trwałość przez dziesięciolecia. W tym artykule wyjaśnimy, czym jest wytrzymałość na ściskanie, jak ją badać krok po kroku, jakie normy regulują klasy betonu oraz jakie czynniki mają największy wpływ na ten parametr. Z mojego doświadczenia wynika, że zrozumienie tych zagadnień jest niezbędne zarówno dla inżynierów projektujących konstrukcje, jak i technologów oraz wykonawców dbających o właściwą jakość betonu.

Jak definiuje się wytrzymałość betonu na ściskanie?

Jest to maksymalna wartość naprężenia ściskającego, jaką beton może wytrzymać bez zniszczenia.

Jakie normy obowiązują przy badaniu wytrzymałości betonu?

Podstawowe normy to PN-EN 206, PN-EN 12390 oraz Eurokod 2, które definiują metody badawcze i klasy betonu.

Jak przebiega proces badania wytrzymałości betonu na ściskanie?

Próbki betonowe są formowane, utwardzane, a następnie badane w maszynie wytrzymałościowej na ściskanie zgodnie z normą.

Jakie czynniki wpływają na wytrzymałość betonu?

Skład mieszanki, stosunek wody do cementu, warunki utwardzania, wiek betonu oraz zastosowane domieszki i dodatki.

Czy istnieją różnice między betonem zwykłym a wysokowytrzymałym?

Tak, beton wysokowytrzymały charakteryzuje się istotnie wyższą wytrzymałością na ściskanie dzięki optymalizacji składu i technologii produkcji.

Parametr	Opis
Wytrzymałość na ściskanie (f_ck)	Mierzona w MPa, określa maksymalne naprężenie przy ściskaniu
Klasy wytrzymałości betonu	C16/20, C25/30, C35/45 itd., według norm PN-EN i Eurokod
Normy badawcze	PN-EN 12390, PN-EN 206, Eurokod 2
Metoda badania	Próba ściskania kostek lub walców betonowych w maszynie wytrzymałościowej
Wiek betonu	Zwykle 28 dni, po którym następuje pomiar wytrzymałości
Wpływ domieszek	Poprawiają mikrostrukturę, zmniejszają wodoprzepuszczalność i zwiększają wytrzymałość

Wytrzymałość betonu na ściskanie definicja i znaczenie

Wytrzymałość betonu na ściskanie to parametr określający, jak dużemu naciskowi może podołać beton zanim ulegnie zniszczeniu. Jest to fundamentalna cecha, ponieważ większość konstrukcji betonowych przenosi przede wszystkim obciążenia ściskające. Z mojego doświadczenia wynika, że właściwe określenie tej wytrzymałości pozwala na:

• dobór odpowiednich klas betonu do projektowanych konstrukcji,
• kontrolę jakości materiału na budowie,
• zapewnienie bezpieczeństwa i trwałości konstrukcji,
• optymalizację kosztów materiałowych i robocizny.

W praktyce najczęściej analizujemy wytrzymałość na ściskanie próbek betonowych pobranych z partii produkcyjnej betonu, gdyż jest to bezpośredni wskaźnik jego nośności.

Metody badania wytrzymałości betonu na ściskanie

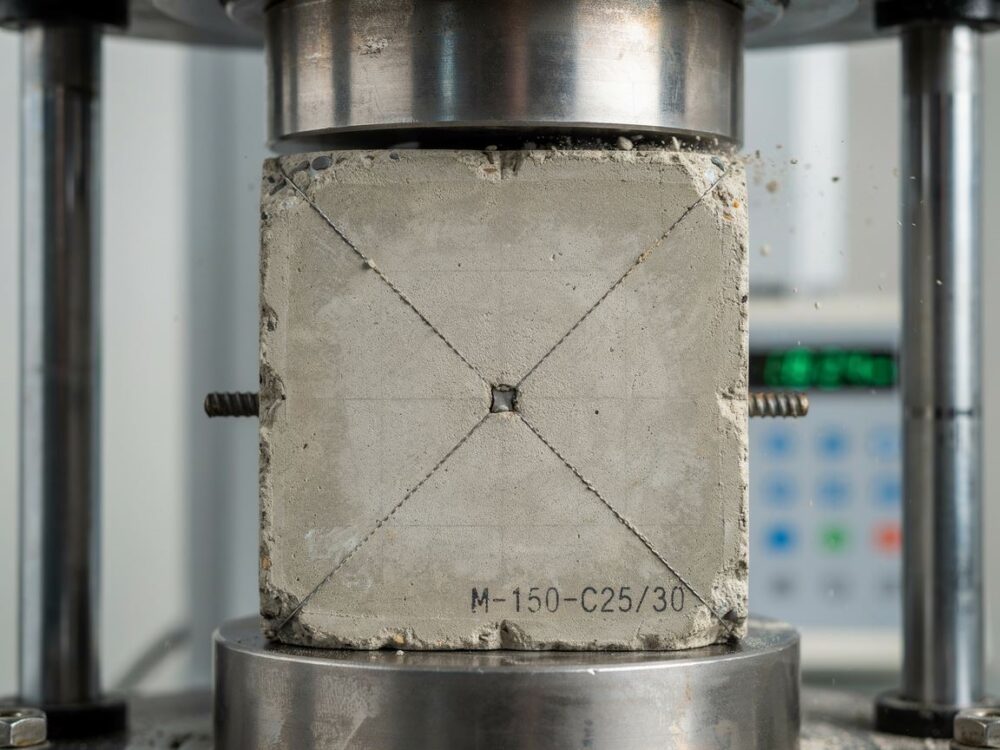

Badanie wytrzymałości betonu na ściskanie odbywa się na gotowych próbkach, najczęściej w kształcie kostek (150x150x150 mm) lub walców (160 mm średnicy i 320 mm wysokości), które są poddawane obciążeniu w maszynie wytrzymałościowej. Proces badania dzieli się na etapy:

Rodzaje prób ściskania betonu

• Próby kostek betonowych: najczęściej stosowana metoda w Polsce, próbki formowane i utwardzane w kontrolowanych warunkach, a następnie badane w maszynie.
• Próby walców betonowych: bardziej popularne w niektórych krajach europejskich, wyniki wymagają konwersji do wartości odpowiadających próbom kostek.
• Testy nieniszczące: takie jak testy ultradźwiękowe lub sklerometryczne, stosowane jako uzupełnienie lub wstępny pomiar jakości betonu.

Normy i standardy dotyczące wytrzymałości betonu

Badania przeprowadza się zgodnie z normami:

• PN-EN 12390 – dotyczy przygotowania próbek i metody badań wytrzymałości na ściskanie.
• PN-EN 206 – określa wymagania dotyczące właściwości betonu, także klasy wytrzymałości.
• Eurokod 2 (EN 1992-1-1) – zawiera wytyczne do projektowania konstrukcji betonowych z uwzględnieniem wytrzymałości betonu.

Znajomość tych norm jest niezbędna do poprawnego wykonywania badań i interpretacji wyników.

Klasy wytrzymałości betonu – co warto wiedzieć

Klasy wytrzymałości betonu oznaczane są symbolem C z dwiema liczbami (np. C25/30), gdzie pierwsza liczba to wytrzymałość na ściskanie walców (w MPa), a druga – wytrzymałość kostek. W Polsce i Europie stosuje się ustandaryzowane klasy, które pozwalają na:

• precyzyjny dobór betonu do wymagań konstrukcyjnych,
• kontrolę jakości produkcji,
• porównywanie właściwości różnych betonów.

Przykładowe klasy to:

• C16/20: beton o wytrzymałości typowej do lekkich konstrukcji, fundamentów.
• C25/30: najczęściej stosowany beton konstrukcyjny do budynków mieszkalnych.
• C35/45 i wyżej: beton wysokowytrzymały używany w konstrukcjach wymagających wysokiej nośności.

W praktyce dobór klasy jest uzależniony od projektu oraz warunków eksploatacji konstrukcji.

Obliczeniowa wytrzymałość betonu – wzory i przykłady

W projektowaniu konstrukcji betonowych stosuje się obliczeniową wytrzymałość betonu f_cd, która jest wartością charakterystyczną f_ck podzieloną przez współczynnik bezpieczeństwa γ_c (zwykle 1,5).

Wzór na obliczeniową wytrzymałość:

f_cd = f_ck / γ_c

gdzie:

• f_cd – obliczeniowa wytrzymałość betonu na ściskanie [MPa],
• f_ck – charakterystyczna wytrzymałość betonu na ściskanie [MPa],
• γ_c – współczynnik bezpieczeństwa materiałowego (1,5).

Z mojego doświadczenia wynika, że właściwe stosowanie tego wzoru jest kluczowe dla bezpiecznego i ekonomicznego projektowania.

Czynniki wpływające na wytrzymałość betonu na ściskanie

Skład mieszanki betonowej

Wytrzymałość betonu w dużej mierze zależy od proporcji składników:

• Stosunek wody do cementu (w/c): kluczowy parametr – im niższy, tym wytrzymałość większa, ale mieszanka jest mniej urabialna.
• Typ i ilość cementu: cement portlandzki i jego odmiany mają różną aktywność hydrauliczna.
• Krzywe uziarnienia kruszywa: odpowiednia gradacja zwiększa gęstość i wytrzymałość betonu.
• Jakość kruszywa: czyste, trwałe i wytrzymałe kruszywo poprawia parametry mechaniczne.

Warunki utwardzania i wiek betonu

Okres i warunki pielęgnacji betonu mają niebagatelne znaczenie:

• Wiek betonu: standardowo wytrzymałość mierzy się po 28 dniach, ale beton może dojrzewać i zwiększać wytrzymałość przez wiele miesięcy.
• Wilgotność i temperatura: odpowiednie warunki utwardzania (wilgotność > 95%, temperatura optymalna 20°C) sprzyjają rozwojowi mikrostruktury.
• Zbyt szybkie wysychanie lub mróz: mogą powodować zmniejszenie wytrzymałości i powstawanie mikropęknięć.

Wpływ domieszek i dodatków

Stosowanie domieszek poprawia właściwości betonu:

• Domieszki plastyfikujące i superplastyfikatory: poprawiają urabialność przy niskim stosunku w/c, zwiększając wytrzymałość.
• Domieszki przyspieszające lub opóźniające wiązanie: pozwalają kontrolować czas utwardzania i wpływają na mikrostrukturę.
• Dodatki mineralne (popiół, mikrosilikon): wypełniają pory i poprawiają gęstość, zwiększając wytrzymałość i trwałość betonu.

Technologie poprawiające wytrzymałość betonu

Nowoczesne rozwiązania technologiczne pozwalają na uzyskanie betonu o wyższej wytrzymałości:

• Beton wysokowytrzymały (HPC): stosuje zoptymalizowany skład z niskim w/c i dodatkami mineralnymi oraz superplastyfikatorami.
• Beton samozagęszczalny (SCC): zapewnia lepsze wypełnienie zbrojenia i eliminację porów.
• Technologie utwardzania przy użyciu pary wodnej lub specjalnych kabin do pielęgnacji: przyspieszają rozwój wytrzymałości i poprawiają jakość mikrostruktury.
• Zastosowanie włókien (stalowych, polipropylenowych): poprawia wytrzymałość na ściskanie oraz odporność na pękanie.

Z mojego doświadczenia wynika, że wprowadzenie tych technologii w produkcji i na budowie znacząco podnosi bezpieczeństwo i trwałość konstrukcji.

Najczęstsze błędy w pomiarach wytrzymałości i jak ich unikać

W praktyce występuje wiele potencjalnych błędów:

• Nieprawidłowe przygotowanie próbek: niewłaściwa forma, zanieczyszczenia, zbyt krótki czas utwardzania.
• Błędne warunki przechowywania próbek: wysychanie lub przechowywanie w zbyt niskiej temperaturze.
• Nieprawidłowe ustawienie próbki w maszynie wytrzymałościowej: nierównomierne obciążenie może zafałszować wyniki.
• Brak kalibracji maszyny badawczej: prowadzi do niedokładnych pomiarów.
• Niewłaściwa interpretacja wyników: brak uwzględnienia norm i współczynników bezpieczeństwa.

Aby uniknąć błędów, stosuj się do procedur normowych, dbaj o prawidłowe przygotowanie i pielęgnację próbek oraz regularnie kalibruj sprzęt badawczy.

Praktyczne wskazówki dla wykonawców i technologów

• Dokładnie kontroluj skład mieszanki i stosuj się do receptury produkcyjnej.
• Zachowaj odpowiednie warunki pielęgnacji betonowych elementów – wilgotność i temperatura to podstawa.
• Wykonuj systematyczne badania wytrzymałości, aby monitorować jakość produkcji.
• Używaj domieszek zgodnie z zaleceniami producentów i normami.
• W przypadku betonów wysokowytrzymałych lub specjalnych – stosuj zaawansowane metody pielęgnacji i kontroli jakości.
• Szkol pracowników w zakresie prawidłowego przygotowania próbek i wykonywania testów.

Z mojego doświadczenia wynika, że zaangażowanie wszystkich uczestników procesu – od laboratorium po plac budowy – jest kluczowe dla uzyskania betonu o wymaganej wytrzymałości.

Przykłady zastosowania betonu o różnych klasach wytrzymałości

• Beton klasy C16/20: stosowany w podkładach podłogowych, fundamentach lekkich konstrukcji, gdzie nie wymaga się wysokiej nośności.
• Beton klasy C25/30: powszechny w budownictwie mieszkaniowym i przemysłowym do ścian, słupów i stropów.
• Beton klasy C35/45 i wyżej: używany w konstrukcjach mostów, wieżowców, elementach nośnych narażonych na duże obciążenia.
• Beton wysokowytrzymały (np. C70/85): wykorzystywany w nowoczesnych konstrukcjach inżynierskich i prestiżowych inwestycjach.

Dobór klasy betonu zależy od wymagań projektowych oraz warunków pracy konstrukcji, a także od kosztów i dostępności materiałów.

Jak interpretować wyniki badań wytrzymałości? Praktyczne podejście

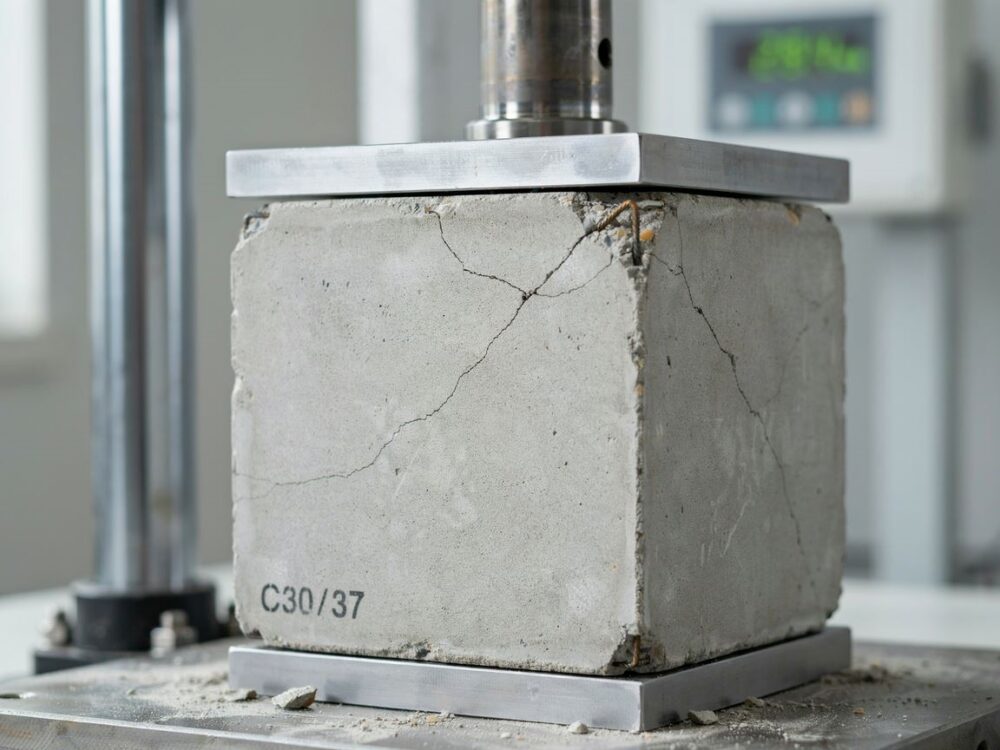

Po wykonaniu próby ściskania uzyskujemy wartość maksymalnego obciążenia, którą dzielimy przez pole przekroju próbki, otrzymując wytrzymałość na ściskanie w MPa. Warto pamiętać:

• Wyniki porównujemy z deklarowaną klasą betonu – powinny odpowiadać lub ją przewyższać.
• Analizujemy rozkład wyników w partii – dla kontrolowanych dostaw normy przewidują procentowy odsetek próbek niezgodnych.
• Uwzględniamy współczynniki bezpieczeństwa w projektowaniu konstrukcji.
• W przypadku wyników poniżej normy należy przeprowadzić analizę przyczyn i ewentualnie powtórzyć badania lub zastosować środki naprawcze.

Zachowanie tych zasad pozwala na właściwe wykorzystanie danych i zapewnienie bezpieczeństwa konstrukcji.

Wytrzymałość betonu na ściskanie jest fundamentem projektowania i kontroli jakości konstrukcji betonowych. Zapewnienie jej odpowiedniego poziomu wymaga zrozumienia norm, technologii produkcji, wpływu czynników zewnętrznych oraz prawidłowego wykonywania badań. Z mojego doświadczenia wynika, że stosowanie kompleksowego podejścia – od doboru składników po pielęgnację i pomiary – pozwala osiągnąć trwałość i bezpieczeństwo konstrukcji w każdych warunkach.

Jeśli chcesz poszerzyć wiedzę, zachęcam do zapoznania się z wytycznymi norm PN-EN oraz Eurokodu 2 oraz do korzystania z praktycznych narzędzi do projektowania betonu. Pamiętaj także o systematycznych badaniach i kontroli warunków wykonawstwa, które są równie istotne jak sama receptura betonu.
